1. 概況

1.1. 項目背景

我國通訊基站運行維護采用了鐵塔公司主建設維護，移動、電信、聯通三大運營商主經 營的模式。為保障通訊的暢通，推動通信網絡的全面覆蓋，鐵塔公司修建了大量通訊鐵塔等 基站設施，且基站數目還在不斷地增長中。隨著信息時代的到來，基站需要承擔的功能在不 斷地增多，用戶和內部用電設備的種類和數量在不斷增加，導致基站用電量激增，且絕大部 分鐵塔基站處于供電的末端，存在供電電壓不足的問題，部分基站處于偏遠地區，需要耗費大量人力物力架設、維護和檢修電網，基站在供電安全性、可靠性和經濟性等方面存在問題。

鐵塔基站微電網是針對鐵塔公司目前面臨的諸多用電問題，在鐵塔基站建設范圍內，構建的一個包含微電源，儲能裝置，控制系統以及監測保護裝置的小型電力系統。建設鐵塔基站微電網，對解決鐵塔公司面臨的諸多用電問題有很大的幫助：

1、鐵塔基站微電網的微電源包括風力發電機、光伏組件、柴油發電機等，提高了鐵塔基站新能源使用率與滲透率，優化能源結構，減小環境污染；

2、鐵塔基站遍布全國，可以根據當?shù)氐膶?shí)際情況合理配置微電源規模與種類，使用配置靈活，能有效解決鐵塔基站用電量增多的問題；偏遠地區的鐵塔基站，可以通過擴大微電源規模的方式，減少對大電網的依賴，減少輸配電線路投資，降低用電維護成本；

3、鐵塔基站微電網中整合了以蓄電池為主的儲能系統，可以實現在微電源出力大時存儲過剩的電能，出力小時補償?shù)碗妷?，?shí)現“移峰填谷"。儲能系統還能穩定電壓頻率，增大系統慣性，從而降低電壓波動和閃變，改善電能質量；

4、建立智能微電網系統，可以實現對基站內部所有電源、負荷以及其他對象的實時監測、調度和控制，進一步提高基站運行的自動化與智能化水平。

2. 基站光儲能源系統總體架構

2.1. 基站能源管理系統總體架構

整個系統采用云邊結合的架構，由智慧能源管理平臺和協調控制器兩部分組成。協調控制器關部署在各基站，采集光伏逆變器、儲能 EMS、配電系統關口電表等設備的數據，基于算法，自動優化調度策略，實現基站多能互補與源網荷儲協同，利用可再生能源，降低用能成本，提升光儲系統效率。同時基于安全運行的需求，系統進行主動防護與告

警，方便人員及時運維。

基站光儲智慧能源管理平臺支持微電網協調控制器即插即用，該系統需要具備監視、控制、分析與優化功能。通過云邊協同實現對整個基站光儲系統的設備監控、系統協同運行控制、發用電優化調度、系統安全主動防護、告警分析、收益分析和報表導出等功能。

2.2. 智慧能源管理系統與基站的交互圖 ：

圖 1 基站智慧能源管理系統：安科瑞王丹丹13774416408

上圖為所有基站接入智慧能源管理平臺的結構圖。各個基站通過協調控制器實現基站內部源、網、荷、儲的采集、分析，并根據當前的工況實現源、網、荷、儲各環節的協同運行。

協調控制器可主動采集現場光伏、儲能、用電負荷等設備的數據，并可進行規約轉換，數據存儲，并通過有線/無線網絡把數據上傳至智慧能源管理平臺。協調控制器可在網絡故障時將數據存儲在本地，待網絡恢復時從中斷的位置繼續上傳數據，保證服務器端數據不丟失。

針對原有的控制策略繼續保持，確保系統安全穩定運行。

通過智慧能源管理平臺可對各個區域接入的基站內的協調控制器進行遠程配置與策略修改，如計劃曲線、削峰填谷、新能源消納等控制策略。同時，針對各個基站的設備、通訊運行情況進行分析，實現能耗分析、故障告警等功能，幫助運維人員及時發現問題，并進行維護管理，提升系統高效率運行。

3. 基站光儲能源系統功能

基站光儲系統建設主要分為基站光儲站點建設與智慧能源管理平臺兩個部分。

3.1. 協調控制器

基站光儲站點建設根據基站光儲一體化方案，分為直流儲能一體化、交流儲備系統分離式、交流儲備一體化多種方案，其結構圖如下所示：

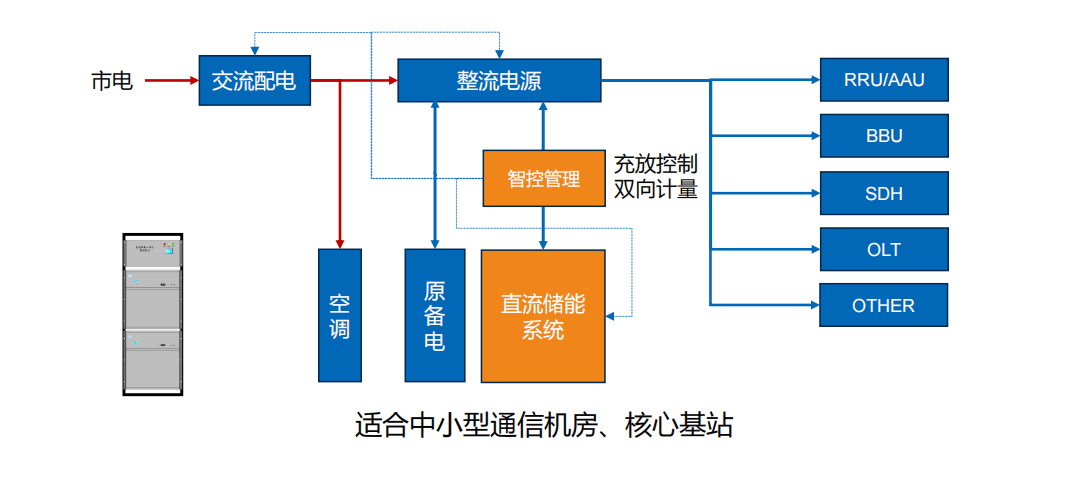

圖 2 直流儲備一體化方案

圖 3 交流儲備一體化方案

3.1.1. 基站光儲系統結構

根據基站的構成以及基站設備需求，可通過 ACCU-100 協調控制器，獲取基站光儲系統內光伏系統的輸出功率、儲能狀態、電價信息，調配光伏系統、市電、儲能電池對所述

5G 基站通信設備的供電量。其基站光儲系統結構示意圖如下：

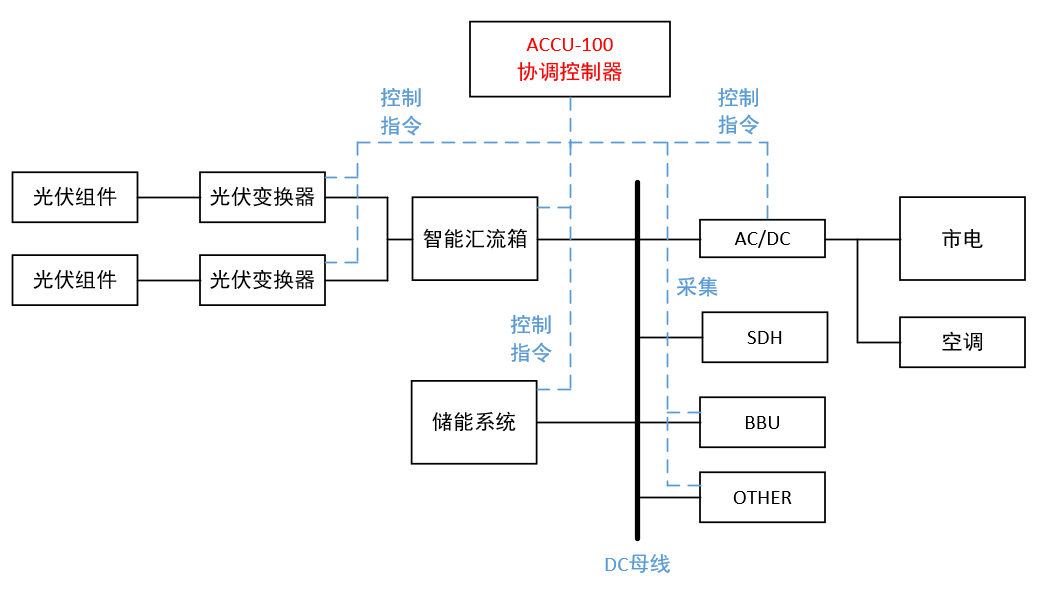

直流光儲一體化組網示意圖

交流光儲一體化組網示意圖

3.1.2. 協調控制器功能

ACCU-100 微電網協調控制器具備以下功能特點：數據采集：支持串口、以太網等多通道實時運行，滿足各類風電與光伏逆變器、儲能等

設備接入；

通訊管理：支持 Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC60870-5-104、MQTT 等通信規約，可實現云邊協同（結合安科瑞智慧能源管理云平臺進行遠程運維）、OTA 升級；具備獨立運行的能力，在微電網能源管理系統發生故障之后，可以具有遠程操控的能力對各設備下發控制策略。

邊緣計算：靈活的報警閾值設置、主動上傳報警信息、數據合并計算、邏輯控制、斷點續傳、數據加密、4G路由；

策略管理：防逆流、計劃曲線、削峰填谷、需量控制、光儲協調等，并支持策略定制;

系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯；

運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全預警預測。

3.2. 智慧能源管理系統

微電網智慧能源管理系統通過對各個基站的源、網、荷、儲能系統進行接入，全天候進行數據采集分析，監控光伏、儲能系統、備用電源及傳統負荷的運行狀態，是一個集監控、能量管理、智能運維為一體的管理系統。完成不同目標下源網荷儲資源之間的靈活互動與經濟優化運行，實現能源效益、經濟效益和環境效益。微電網智慧能源管理系統具備以

下功能(包含不限于):

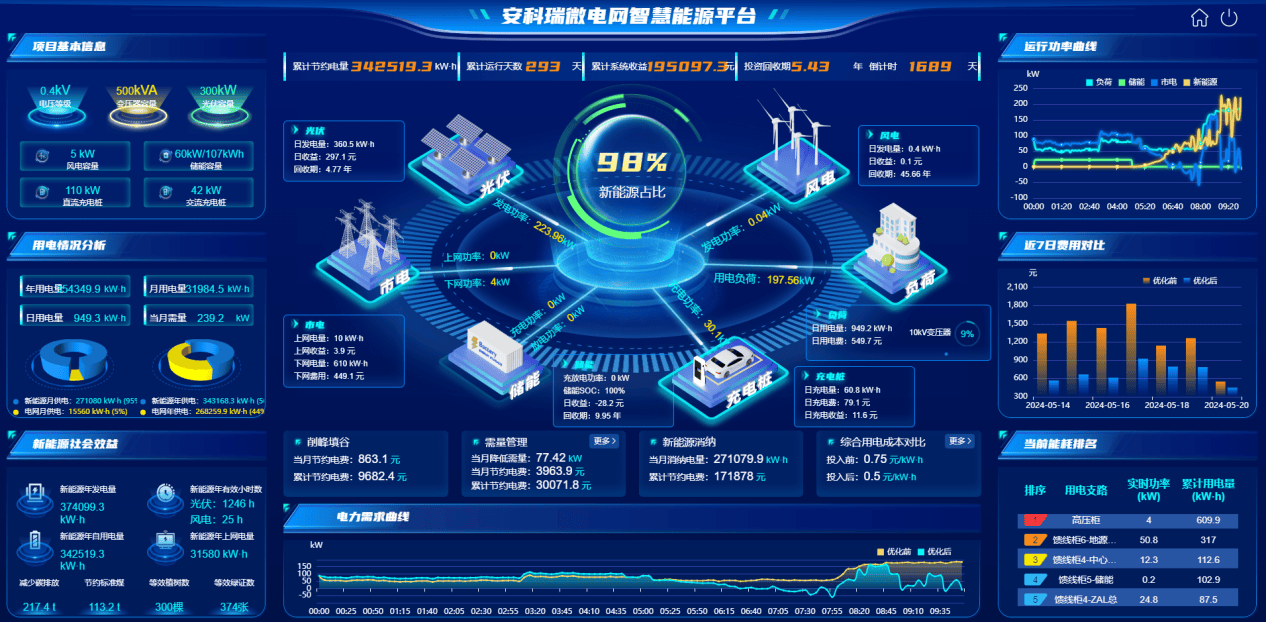

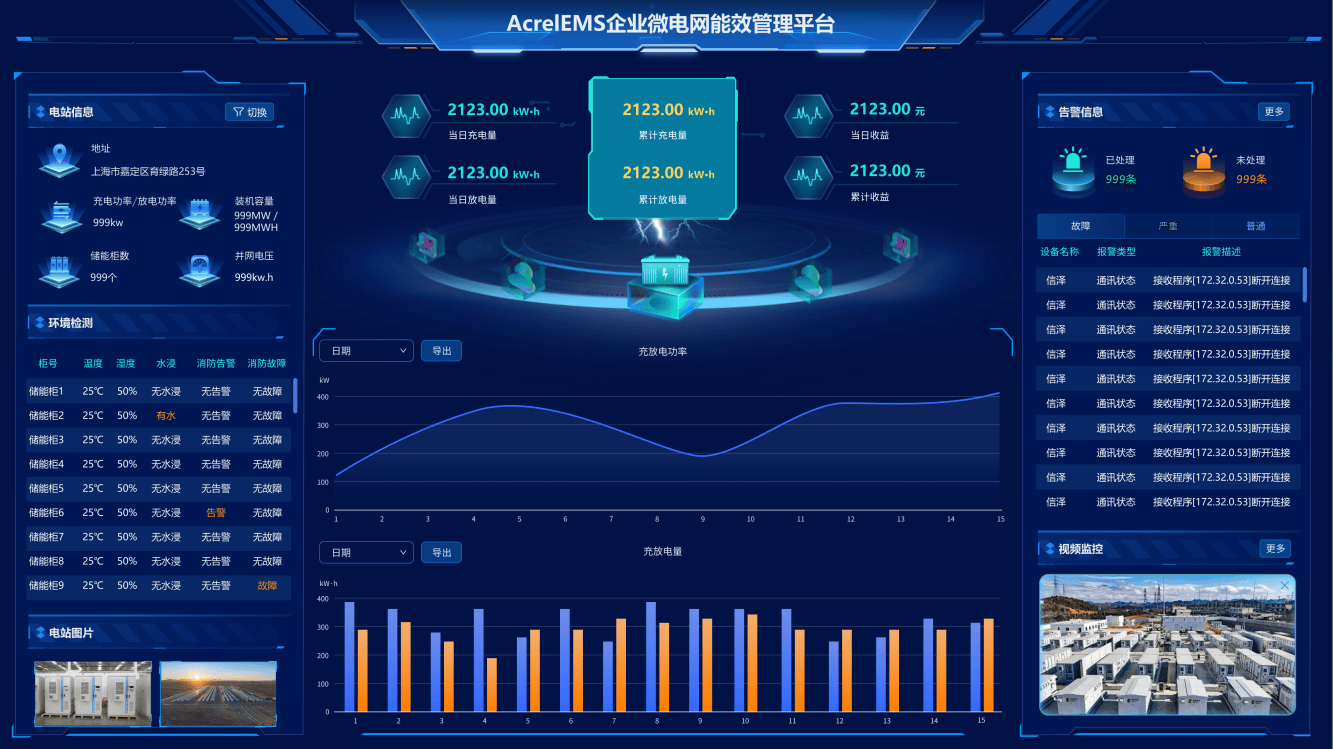

3.2.1. 綜合大屏看板

綜合大屏看板模塊的主要功能包括（不限于）：

（1）綜合大屏需要顯示地區地圖及基站信息，顯示單個站點的位置。

展示接入所有站點的綜合數據，含接入站點數、告警信息、總的發電數據、用電數據、充放電數據及能耗排名、運行曲線。

（2）通過大屏展示單個基站能源的實時流動情況，用電統計情況，產生的社會效益情況，優化前后的負荷曲線、電費對比，各能源功率曲線，各回路功率排名情況。

對單個站點下各能源進行監測統計，實時統計儲能充放電、負荷用能、新能源發電和收益情況，并展示光伏發電趨勢、儲能放電趨勢和用能趨勢。

根據能源流向，構建能源流向圖，實時展示市電、儲能的正反向流動情況，光伏、風電正向發電情況、負荷的用電情況，并展示各能源趨勢圖。

3.2.2. 光伏監控

光伏監控模塊的主要功能包括：

（1）展示所有分布式光伏站的地理位置，顯示整體電站容量，實時發電功率，日月年發電量及其收益。便于用戶對電站進行整體分析。

（2）對單個電站運行情況進行監控，展示日月年發電量，功率曲線，逆變器參數，輻照度，環境溫濕度，風速。幫助用戶了解當前站點的基本信息和運行狀態。

（3）監視單臺逆變器運行狀態，發電量，展示交流側和直流側實時數據。

（4）提供電站發電統計報表，支持報表、餅圖切換，支持日、月、年形式切換，支持導出為 EXCEL。

（5）提供逆變器發電統計報表，支持表格圖形切換，支持日、月、年形式切換，支持導出為 EXCEL。

（6）具備直流側數據，輻照度，交流側數據整合后進行分析。支持多臺逆變器切換，自定義日期查詢。

（7）針對光伏電站，支持繪制光伏配電一次圖。展示發電組網結構以及逆變器和環境參數，數據實時刷新。

（8）對單個企業下光伏產生的收益進行統計，按照尖峰平谷發電收益和上網收益計算。

3.2.3. 儲能監控

儲能監控模塊的主要功能包括：

（1）對平臺所有儲能站點進行集中監測展示，平臺接入?yún)R總，統計總體充放電、運行情況和收益情況，告警事件分級分析。

（2）對單個儲能站點監測分析，展示站點的基本情況、圖片信息，視頻實時監控信息，充放電數據和收益，儲能柜的環境信息，還有告警事件統計和列表滾動顯示。

（3）對單個儲能柜監測分析，展示儲能柜環境、消防信息，柜中 PCS 狀態、溫度、充放電功率電量曲線，單體電芯電壓、溫度，SOC 曲線、電壓/溫度變化曲線。

（4）PCS 監測主要分為系統狀態、交流側、直流側。系統狀態展示 PCS 的運行情況，包括通訊狀態、并離網狀態、待機狀態、調度狀態，支持運行模式、控制模式、并離網模式下發。交流側展示電壓、電流、功率、充放電實時值和歷史曲線。直流側展示直流電壓、電流、功率、直流充放實時值和歷史曲線。

（5）BMS 監測主要分為系統信息、電池監測。系統信息展示電池簇電壓、電流、狀態、SOC、溫度、循環次數實時數據和歷史曲線。電池監測，對電池簇、PACK、電芯構成拓?fù)浣Y(jié)構圖，實時展示電壓和溫度信息，并統計最小電壓、溫度，用顏色區分。

（6）統計站點或者單個儲能柜的周期充放電量和收益情況。

（7）統計站點級別各尖峰平谷時段的充放電量和費用情況，統計總體充電量、放電量、效率和凈收益。

3.2.4. 負荷監控

負荷監控模塊的主要功能包括：

（1）負荷監控監視內容包括微網內總負荷功率曲線、重要負荷的功率曲線、選定時間段內的分時用電量、以及各類負荷的實時用電功率。

（2）日負荷功率曲線：微網內今日總負荷功率曲線（除充電負荷以外的負荷）；

（3）分時段用電量：選定時間段內的日負荷分時段用電量對比；

（4）負荷電量：選定時間段內的各區域負荷日用電量對比.

3.2.5. 策略控制

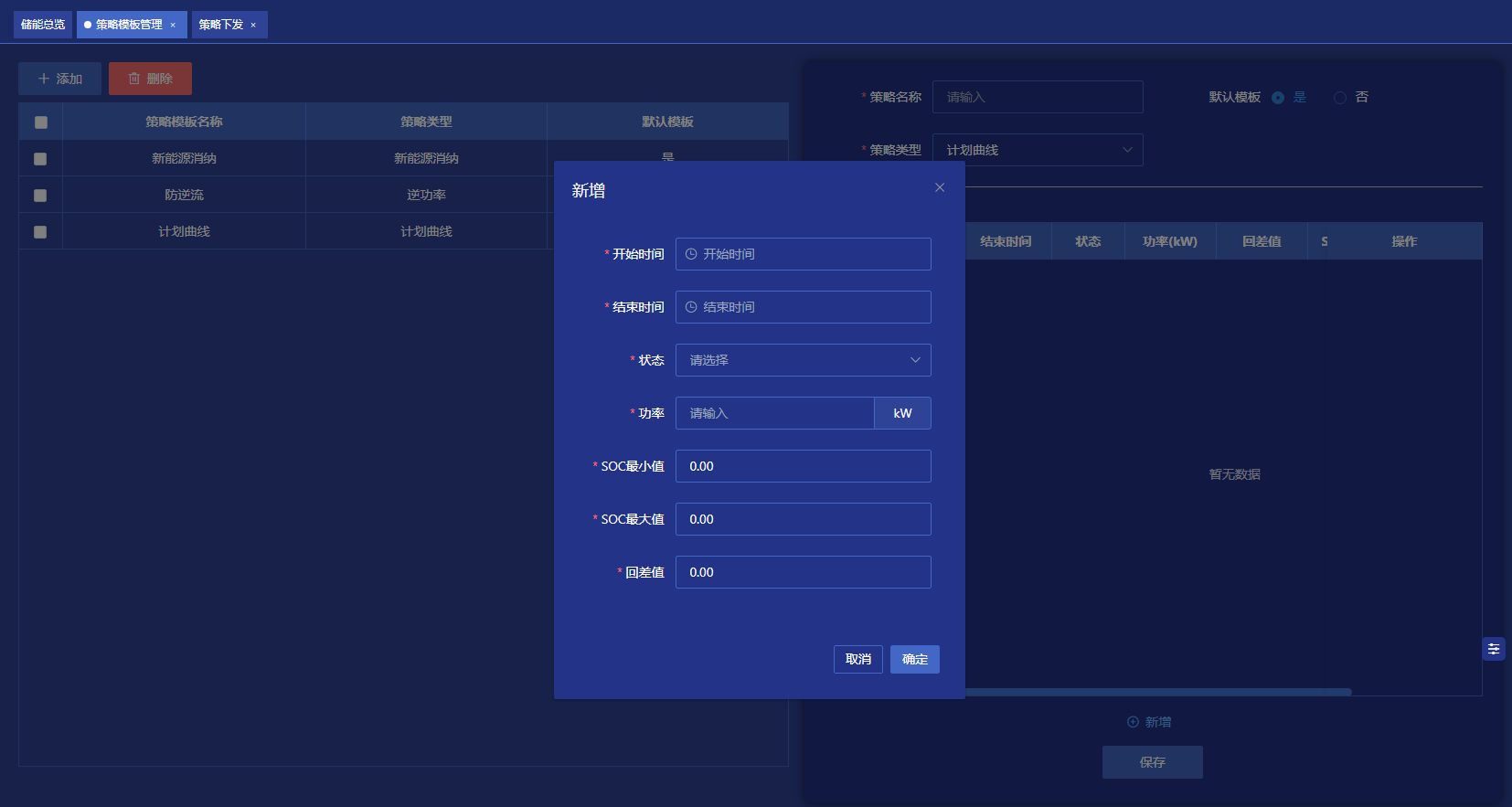

3.2.5.1 模版管理

用于制定策略模版，根據“策略類型"進行模塊切換，添加計劃曲線、削峰填谷、新能源消納、需量控制、動態擴容、逆功率等策略模版。再制定并管理儲能策略模版中，選中某個策略后，右側配置動畫將展開；左側可對儲能模版進行增刪改查，點擊“添加"按鈕時右側展示空白策略模版生成懸浮窗，可輸入自定義的策略模版名稱，設定是否為默認模版（設定為默認模版后，在策略下發頁面每次進入將默認勾選）；執行類型（計劃曲線、削峰填谷、新能源消納、需量控制、動態擴容、逆功率）等；以下對各策略進行展開說明。

3.2.5.2 策略下發

查看并下發策略，完成策略下發增刪改查，列表展示內容：任務編號、任務名稱、日期、策略方案、策略類型、是否啟用。

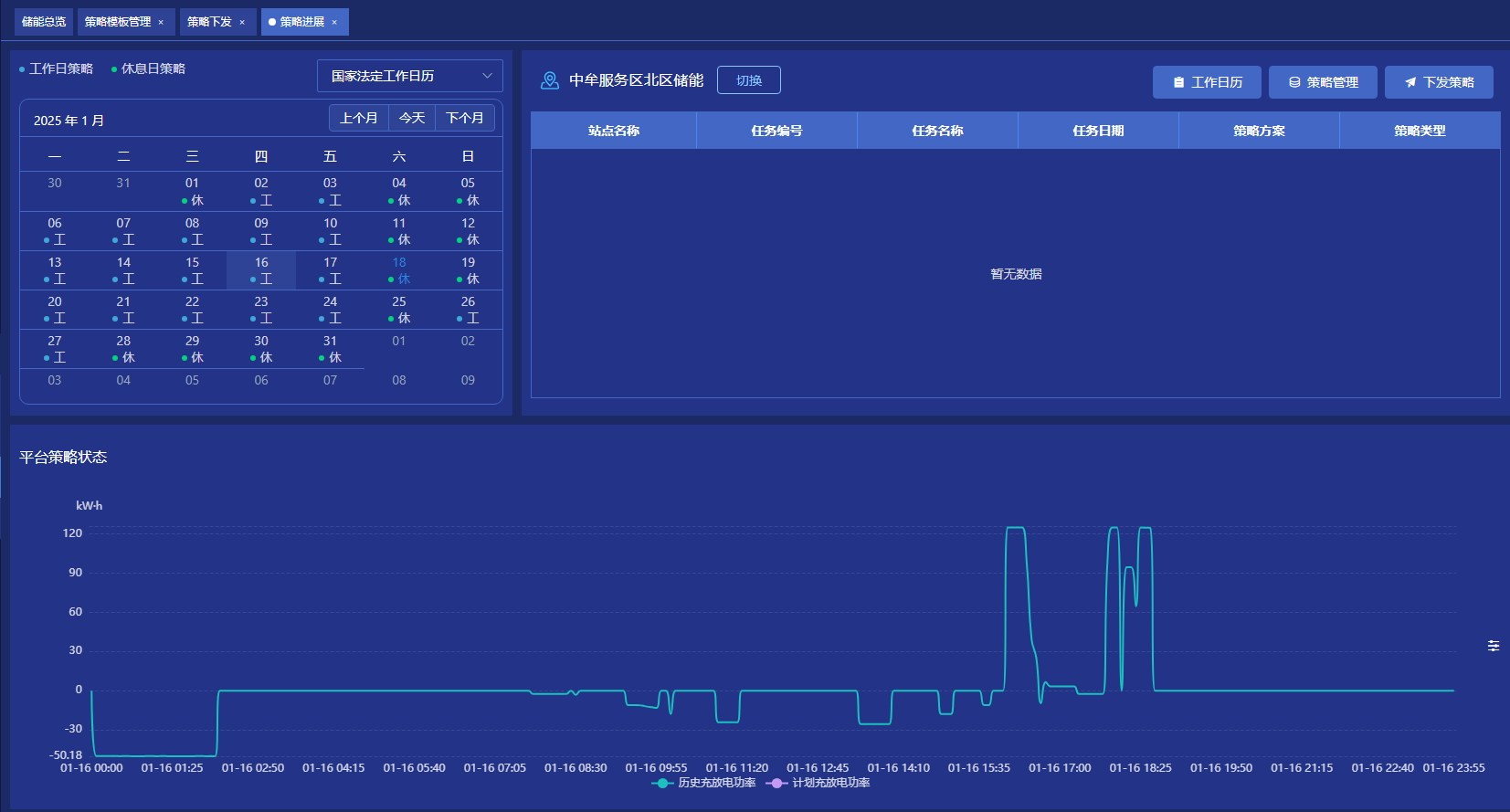

3.2.5.3 策略進展

策略進展主要用于查看儲能策略下發的進展情況。日歷展示并區分“工作日策略"與“節假日策略"，點擊“上個月"、“今天"、“下個月"快捷切換按鈕可快速切換不同日期策略進展，默認展示當日策略數據，選中日歷中的某天即切換展示對應日策略數據，選中的日期將高亮；平臺策略狀態表格展示對應儲能電站所處日期范圍內的策略執行列表，狀態曲線 展示當日充放電的狀態。右上角“工作日歷"、“策略管理"、“策略下發"快捷鍵，可快速前往策略設置相關的頁面。

右側列表展示單個變電站下，對應時間段下的策略，根據不同策略類型存在單個變電站多條策略的情況。

平臺策略狀態展示兩種曲線：1.歷史充放電功率曲線。2.計劃充放電功率曲線。

3.2.6. 統計分析

統計分析模塊的主要功能包括：

（1）對單個企業下各能源進行監測統計，實時統計儲能充放電、負荷用能、新能源發電和收益情況，并展示光伏發電趨勢、儲能放電趨勢和用能趨勢。

（2）可以查詢?nèi)我鈺r(shí)段內單個站點及總體的光伏發電量、負荷用電量、儲能充電量、儲能放電量等，并支持導出成 excel 文件。

（3）涉及到財務金額交易的數據，需要根據新能源公司要求，進行財務對賬功能開發，滿足新能源公司要求。

（4）具備對企業下光伏、儲能、充電樁產生的收益進行統計。

（5）該模塊具備同比、環比對比分析功能。

（6）統計各回路的能源用能報表，支持按日、月、年統計，支持圖表展示，支持導出EXCEL。

（7）查看自定義分組后（可組合成分項、區域、部門等），各類能耗統計報表，支持按日報、月報、年報展示，支持柱狀圖、折線圖和餅圖展示，支持分組同環比分析，支持導出 Excel 表格。

（8）需要滿足運營日常工作匯報要求，能夠統計自定義不同時間段內所有廠站、所有設備的匯總數據以及對應的各個電站的 KPI 信息。同時能夠?qū)С鱿鄳?yīng)的報表。

（9）用能能效分析功能，針對企業用能能效情況，結合所處的行業、當?shù)毓╇娬叩?，主要包括用能對比、用能提醒、尖峰平谷、?fù)荷分析、電壓合格率、頻率合格率、功率因素合格率、電流不平度、諧波分析等。

3.2.7. 能耗分析

3.2.7.1 支路能耗統計

統計選擇回路的分類能源用能報表。

? 支持按、日、月年統計

? 支持導出 EXCEL 格式。

3.2.7.2 能耗同比分析

查看選定回路選擇年份的每個月的能耗與上一年同期數據之間的對比情況，直觀展示用

能數據差異。

? 提供柱狀圖對比與數據報表對比。

? 支持導出 EXCEL 表格。

3.2.7.3 能耗環比分析

查看各回路的環比用能情況。

? 支持按日、按周、按月的方式進行環比分析

? 支持導出 EXCEL 表格

3.7.2.4 損耗分析

通過詳細的上下級支路配置，分析上下級之間的用能損耗，提供精確地?cái)?shù)據支持。

3.2.8. 故障報警

故障報警模塊的主要功能包括：

（1）系統支持將微電網管理系統的重要告警信息推送至用戶平臺、手機短信、語音外呼、郵箱、釘釘?shù)取?/p>

（2）遙信事件頁面主要用于記錄設備參量的狀態量變化日志，包括但不限于開關狀態、刀閘狀態、接頭分合狀態等信號，頁面主要關注發生遙信的站點、時間、設備、參量和詳情等內容。支持時間、儀表名稱或編號、參數名等列進行數據篩選，支持導出為 EXCEL。

（3）遙測事件頁面主要用于記錄設備電參量在日常運行中是否超過限制的日志，包括但不限于電流、電壓、功率、頻率、主變溫度和濕度等需要監測信號，頁面主要關注發生遙測的站點、時間、設備、參量、上下限值、報警值和詳情等內容。支持時間、儀表名稱或編號、參數名等列進行數據篩選，支持導出為 EXCEL。

（2）報警分析頁面用于分析用戶所有站點的報警情況，根據報警類型或日、月、年時間跨度對發生的報警數量進行統計分析，并根據分析數據對用戶站點的報警情況排序，幫助用戶定位頻發報警與問題站點。

（3）報警分級頁面將報警信息按一般、緊急、事故分級顯示，支持運維人員一鍵確認，可根據時間段、確認狀態、報警類型、設備名稱等篩選顯示。

3.2.9. 設備檔案管理

具備查詢設備的基礎信息和配電系統接線圖展示。

（1）設備檔案頁面用于用戶維護相應變電所下根據設備定義的模板而生成的實體設備，管理人員根據變電所內實際存在的設備填寫必要的設備基礎信息維護并進行維護。支持快速隱藏?zé)o實體設備的分類，支持同分組類型的設備批量上傳維護。

（2）設備保養報表用于在用戶維護設備的質保期與安裝時間后對設備是否超長時間運行與過期運行進行檢測，提醒用戶及時查看或更換相應設備。

（3）設備二維碼是平臺為了減少巡檢人員一步步點擊菜單才能定位到需要巡檢的設備流程而開發的功能。用戶通過生成二維碼與相應設備綁定，在使用運維配套 app 掃描二維碼后可以快速定位設備信息，簡化了巡檢人員操作流程。

3.2.10. 運維管理

（1）任務管理是用戶對平臺運維能力，包括定期巡檢、缺陷處理、報警消除、故障搶修和工單通知功能的綜合管理頁面，用戶可使用該頁面發布各類型任務及巡檢操作票給相關人員，通過查看詳情跟進任務的執行情況與巡檢明細。支持直接上傳現場圖片，支持導出為EXCEL。

（2）巡檢記錄是針對巡檢類型的任務在流程中需要管理的節點與數據進行統一監測的頁面，主要關注巡檢任務流程中的負責人、執行人進度，巡檢的結束時間，簽到的偏差，巡檢的項目和發現的缺陷問題數量等內容。支持根據任務執行狀態、結果、時間等列進行數據篩選，巡檢圖片采用壓縮技術，降低占用空間。

（3）缺陷記錄是針對缺陷類型的任務在巡檢過程中發現的設備問題進行記錄與處理的頁面，主要關注發生缺陷的設備、設備的位置、發現缺陷的對應巡檢工單、發生缺陷的位置、類型、緊急程度及處理建議等內容，對于需要及時處理的缺陷可直接針對性的發布消缺任務。

（4）消警記錄是用戶對平臺接收到的報警信息發布了消警任務后進行統一跟蹤管理的界面，平臺會記錄發生報警時設備的異常數據與消警處理后整改圖片并跟蹤消警任務的執行情況。

（5）搶修記錄是針對搶修類型的任務流程進行統一管理的界面，任務的關注重點是需要進行搶修的站點及突發性的事件。

（6）通知工單是適用于地區負荷調整的功能，同地區的各組織機構負責人如因突發性事件或臨時策略而需要讓其他機構的總負荷進行調整時可發布的該類型任務，平臺會給所有目標機構負責人發送短信驗證碼，負責人只有在平臺校驗短信內容后才能根據任務需要調整負荷情況，平衡整個地區的電力負荷。
